NavRL 阅读笔记：动态环境下的无人机强化学习局部导航

论文：NavRL: Learning Safe Flight in Dynamic Environments
期刊：IEEE RA-L 2025
作者：Zhefan Xu, Xinming Han, Haoyu Shen, Hanyu Jin, Kenji Shimada
代码：https://github.com/Zhefan-Xu/NavRL

NavRL 研究的是无人机在动态环境中的局部导航：一边朝目标飞，一边躲开静态障碍和移动的行人。它的做法分三步：先把感知结果整理成几何化的状态，再用 PPO 训练一个输出速度的策略，最后用基于速度障碍（Velocity Obstacle）的安全层修正危险动作。整套系统在 Jetson Orin NX 上实时运行，并且从仿真零样本迁移到了真机。

这篇论文与“动态未知环境中的强化学习局部导航与真机部署”这个方向几乎完全重合：动态障碍感知、RL 决策、安全兜底、机载部署，这条链路它已经完整走了一遍。它的长处可以直接借鉴，短处也正好是后续最容易切入的地方。

一、要解决什么问题

传统局部规划通常拆成障碍预测、建图、轨迹优化等多个模块，参数多，换一个环境往往就要重新调。学习方法的适应性更好，但如果直接把图像作为输入，仿真和真实画面差别很大，很难迁移；而且神经网络一旦出错没有兜底，不敢直接上真机。

NavRL 想同时解决这几件事：训练一个能躲静态和动态障碍的局部策略，让它能稳定地迁移到真实无人机上，并在策略失误时有一个足够轻量的安全机制。

二、方法

整体流程如下。静态障碍和动态障碍分成两条支路处理，汇合后送入策略网络：

环节	具体做法	作用
静态障碍建模	occupancy voxel map + 3D ray casting	把复杂的静态环境压缩成局部可通行性表示
动态障碍建模	检测、分类、跟踪、测速	显式保留动态目标的位置、速度和尺寸
策略学习	PPO + actor-critic + Beta 动作分布	学习目标驱动的局部速度控制
安全修正	VO-inspired action projection	对网络失误做轻量的几何纠偏
大规模训练	Isaac Sim 并行训练 1024 架四旋翼	加快收敛，增加数据多样性

1. 静态障碍：用射线距离代替整张地图

作者先用深度图在线构建三维占据体素地图，但并不把整张地图送进网络，而是从无人机当前位置向各个方向做射线投射（ray casting），记录每个方向离障碍有多远，得到一个二维距离矩阵。

网络看到的是“哪些方向空、哪些方向堵”，而不是图像纹理或稀疏的体素。输入维度小了，仿真和真实环境之间的差异也小了。

2. 动态障碍：单独检测和跟踪

会动的障碍不进体素地图，而是单独处理：用 U-depth detector 和 DBSCAN detector 检测，YOLO 分类，Kalman filter 跟踪，最后得到每个动态障碍的相对位置、距离、速度和尺寸。

这样策略不仅知道前面有东西，还知道它往哪儿动、动多快。需要说明的是，这部分检测与跟踪主要沿用作者之前的工作，不是本文的核心贡献，但对真机部署非常重要。

3. 策略网络：PPO 输出有界速度

静态距离矩阵和动态障碍矩阵分别经过 CNN 提取特征，再与无人机自身状态拼接，送入 actor-critic 网络，用 PPO 训练。

这里有三处设计值得注意：

静态障碍和动态障碍走两条独立支路；
所有量都表示在目标坐标系（goal coordinate frame）下；
动作是有上下限的速度指令，用 Beta 分布参数化，而不是姿态、电机转速或离散动作。

4. 安全层：把危险速度投影到安全区域

网络输出一个候选速度 $V_{\mathrm{rl}}$ 。如果它不落在任何速度障碍区域内，就直接执行；如果会导致碰撞，就求解一个小规模的线性约束优化，找到离 $V_{\mathrm{rl}}$ 最近的安全速度。

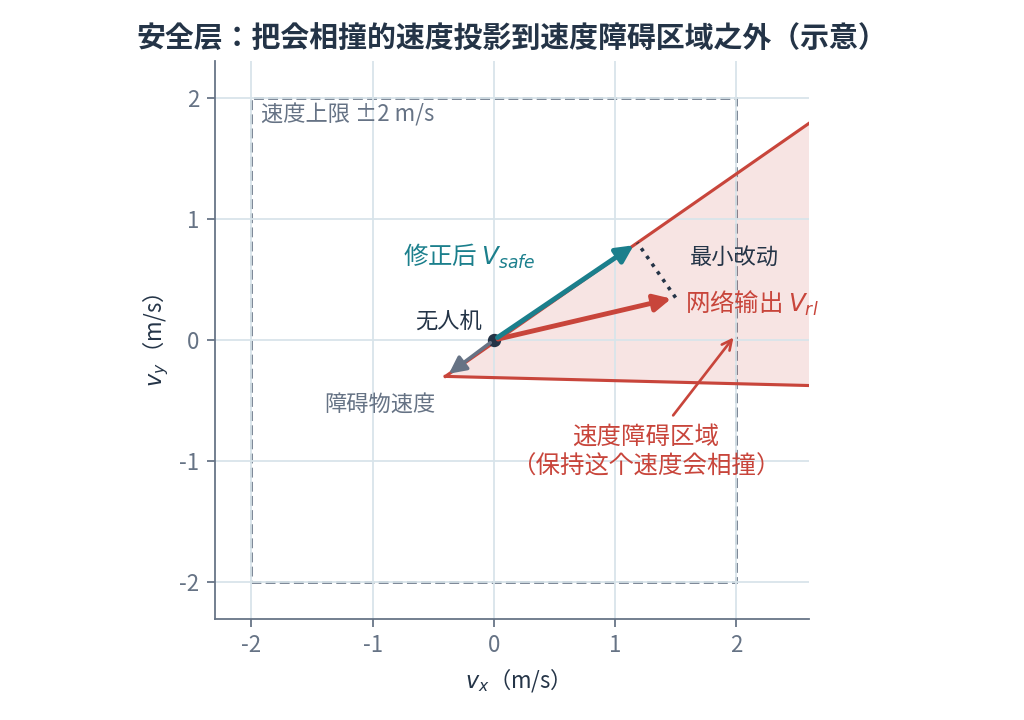

速度障碍安全层示意：网络输出的速度落在会相撞的锥形区域内，安全层把它投影到区域边界上最近的安全速度

图中红色锥形区域是速度障碍：只要无人机保持这个区域内的速度，就会在一段时间内撞上障碍物。网络输出的 $V_{\mathrm{rl}}$ 恰好落在里面，安全层把它挪到锥形边界上离它最近的点，改动尽量小。

策略负责飞得好，安全层负责不出事。真机系统一般不敢把最终控制权完全交给神经网络，这种串联结构很实用。

5. 哪些算是真正的创新

严格来说，这篇论文的创新在系统层面，理论上的新东西不多：

面向仿真到真机迁移的状态表示：静态射线距离 + 动态目标状态；
目标坐标系下的有界速度动作，用 Beta 分布处理连续有界动作；
基于速度障碍的安全投影，降低黑盒策略失误带来的碰撞风险；
用 Isaac Sim 同时训练上千架四旋翼，并完成零样本真机部署。

PPO、CNN 编码器和 Kalman 跟踪本身都是现成的方法。

三、关键公式

论文的公式不多，重点是弄清每个公式在系统里负责什么。

公式 / 对象	在系统里的作用	需要理解的点
MDP 目标公式 (1)	定义 RL 的总体优化目标	这是逐时刻的局部决策，不是整条轨迹优化
内部状态 (2)	告诉策略“目标在哪、自己怎么动”	用 goal frame 降低坐标系依赖，提升迁移性
动态障碍状态 (3)(4)	显式描述最近的动态目标	关键是知道障碍怎么动
静态障碍状态 (5)	用射线长度编码局部几何	把地图变成局部可通行性表示
动作公式 (6)	输出有界连续速度	速度比低层控制更适合 sim-to-real
奖励公式 (7)-(12)	平衡前进、安全、平滑、高度约束	防止只会躲障碍不前进，或靠乱飞取巧
安全屏蔽公式 (13)	把危险动作投影到安全区域	尽量少改 RL 动作，但不能撞上去

1. 优化目标

论文把问题写成标准 MDP，目标是最大化累计折扣回报：

$\pi^* = \arg\max_{\pi}\ \mathbb{E}\Big[\sum_t \gamma^t R(s_t, a_t)\Big]$

网络不生成整条轨迹，而是每个时刻根据当前感知状态输出一个速度，属于反应式的局部决策。

2. 状态

无人机自身状态：

$S_{\mathrm{int}} = \big[\,\text{目标方向单位向量},\ \text{到目标距离},\ \text{当前速度}\,\big]$

到目标的相对位置被拆成方向和距离，网络不必自己从坐标差里学方向归一化，训练更稳定。这些量都在目标坐标系下表示，弱化了绝对世界坐标的影响，策略学到的更接近“朝目标前进时如何避障”这种通用技能。

动态障碍状态：

$\begin{aligned} D_i &= \big[\,\text{相对方向单位向量},\ \text{相对距离},\ \text{障碍速度},\ \text{障碍尺寸}\,\big] \\ S_{\mathrm{dyn}} &= \big[\,D_1,\ D_2,\ \dots,\ D_{N_d}\,\big] \end{aligned}$

每个动态障碍是一组带运动属性的对象，而不是一堆像素。对动态局部导航来说，知道障碍怎么动，往往比看到障碍更重要。

静态障碍状态：

$S_{\mathrm{stat}} = \big[\,R_{\theta_0},\ R_{\theta_1},\ \dots,\ R_{\theta_{N_v}}\,\big]$

每个 $R_{\theta_i}$ 是一组射线长度，表示不同方向上与静态障碍的距离，相当于一张稠密的局部可通行性描述。

3. 动作

网络先输出归一化速度，再线性映射到最大速度范围内：

$V^{G}_{\mathrm{ctrl}} = v_{\mathrm{lim}}\,\big(2\,\hat V^{G}_{\mathrm{ctrl}} - 1\big), \qquad \hat V^{G}_{\mathrm{ctrl}} \in [0, 1]$

输出的是有明确边界的速度，而且在目标坐标系下；网络参数化的是 Beta 分布，天然适合有界连续动作。这样的动作既好学，也容易跨平台迁移，人也方便理解和监督。

4. 奖励

$r = \lambda_1 r_{\mathrm{vel}} + \lambda_2 r_{\mathrm{ss}} + \lambda_3 r_{\mathrm{ds}} + \lambda_4 r_{\mathrm{smooth}} + \lambda_5 r_{\mathrm{height}}$

奖励项	形式	鼓励什么
$r_{\mathrm{vel}}$	目标方向单位向量 · 当前速度	沿目标方向快速前进
$r_{\mathrm{ss}}$	平均 log(射线距离)	远离静态障碍
$r_{\mathrm{ds}}$	平均 log(与动态障碍的距离)	与移动障碍保持间距
$r_{\mathrm{smooth}}$	$-\lVert v_t - v_{t-1}\rVert$	速度变化平滑
$r_{\mathrm{height}}$	惩罚过度上升	不靠往高处飞来避障

两个安全项用 log 而不是线性距离：离障碍很近时惩罚变化剧烈，离得足够远后再远一点收益就很小。平滑项在真机上很重要，没有它，RL 很容易学出“能躲，但飞得很抖”的控制。

最后一项很实用：很多 RL 策略确实会钻“飞高一点就没有障碍”这种空子。

5. 安全投影

$\begin{aligned} \min_{V_{\mathrm{safe}}}\quad & \lVert V_{\mathrm{safe}} - V_{\mathrm{rl}} \rVert \\ \text{s.t.}\quad & V_{\mathrm{safe}}\ \text{位于各个速度障碍区域之外} \\ & V_{\min} \le V_{\mathrm{safe}} \le V_{\max} \end{aligned}$

尽量少改网络的动作；只有当网络动作会导致碰撞时，才把它推到最近的安全速度上。

四、实验

项目	内容
训练平台	NVIDIA Isaac Sim，RTX 4090，约 10 小时，并行训练 1024 架四旋翼
仿真测试	Gazebo，包含走廊场景以及高密度静态 / 动态 / 混合障碍环境
真机平台	自定义四旋翼 + Jetson Orin NX + Intel RealSense D435i + LIO
对比方法	EGO-Planner、ViGO、去掉安全层的 NavRL
核心指标	训练成功率、训练回报、平均碰撞次数、各模块时延

ViGO 是作者之前做的 vision-aided dynamic planner。训练成功率指从起点无碰撞到达目标的比例，平均碰撞次数统计 20 次运行。

1. 课程学习明显提高成功率

训练环境为 50 m × 50 m，动态障碍数量按 60 → 80 → 100 → 120 逐步增加。在相同训练时间下：

动态障碍数量	不用课程学习	使用课程学习
80	74.51%	82.71%
100	62.30%	80.96%
120	54.98%	68.65%

动态障碍越多，课程学习带来的提升越大。对动态障碍局部导航来说，它是训练能否稳定的重要条件。

作者还比较了不同并行机器人数量下的训练回报：机器人越多，收敛越快，最终回报也越高。如果后续也用 Isaac Sim 或 OmniDrones 做大规模并行训练，训练吞吐量很可能决定动态交互策略能不能学出来。

2. 优势集中在动态和混合环境

在 20 m × 40 m 的高密度测试地图上，平均碰撞次数如下（— 表示笔记中没有记录该项）：

环境	EGO-Planner	ViGO	NavRL（无安全层）	NavRL
静态	0.45	0.80	0.95	0.65
纯动态	—	3.15	2.70	0.85
混合	—	4.40	4.60	2.10

从这张表可以读出两点：

在静态环境里，NavRL 并不比 EGO-Planner 好（0.65 对 0.45）。它的价值在于动态和混合场景：纯动态环境的碰撞从 ViGO 的 3.15 降到 0.85，混合环境从 4.40 降到 2.10。
去掉安全层后，纯动态环境的碰撞从 0.85 升到 2.70，混合环境从 2.10 升到 4.60。只靠 RL 策略本身还不够稳，安全层在动态环境里几乎是决定性的组件。

3. 机载时延

Jetson Orin NX 上各模块的运行时间：

模块	时延
静态感知	15 ms
动态感知	27 ms
RL 策略	7 ms
安全层	16 ms

合计约 65 ms，对应约 15 Hz，可以实时运行。瓶颈不在策略网络，而在前端感知和安全层。

4. 真机实验

作者在室内布置静态障碍，并让行人朝无人机走来。无人机零样本从仿真迁移到真实平台，在有行人干扰的情况下安全到达了目标。

5. 实验够不够充分

这些实验足以说明“这是一个可部署、在动态环境中有效的 RL 局部导航系统”，但不足以说明“这是动态无人机导航的通用最优方案”：

对比方法不够丰富，缺少更强的 RL 方法和混合方法；
真机实验证明了可行性，但规模有限；
主要指标是碰撞次数，缺少效率、舒适性、死锁率、TTC 裕度等更细的分析；
最大速度只有 2.0 m/s，偏安全导航，不是高速敏捷飞行。

五、局限

局限	原因	可能失败的场景	怎样验证
依赖前端感知质量	策略直接依赖动态障碍的检测、关联与速度估计	多人交错、遮挡、低光、深度噪声大、目标突然加速	做漏检率、测速噪声、感知时延的消融
动态障碍模型过于简化	障碍被抽象成 bounding box / sphere，用局部几何近似	非刚体目标、人群交互、急转弯目标、多障碍博弈	构造不同运动模型的场景，统计安全层触发率与碰撞率
安全层偏保守	只做局部动作投影，不理解长期通行结构	密集人群、窄门会车、短时堵塞	统计死锁率、等待时间、到达时间
状态表示丢失部分信息	射线图和对象级状态高效，但丢掉了纹理、语义和细几何	复杂立体场景、细长障碍、语义约束强的环境	与更丰富的地图或语义状态做消融
实验覆盖面有限	论文重点是先证明能飞、能避障、能上机	室外强光、大场景长航程、高速飞行、密集近距离交互	扩展到更复杂的真实环境和长期测试

其中影响最大的是第一条：真机部署时，这套系统的上限主要由前端感知和安全层共同决定，而不是策略学不学得会。

六、可以继续做的方向

围绕这篇论文继续做研究，应优先选择能解决部署问题、并且能用实验验证的方向，而不是只换一个网络结构。

方向	针对的不足	思路	难度
考虑感知不确定性的安全层	安全层默认感知可信，但真实的检测和测速都有噪声	把检测框、速度估计和跟踪协方差引入 VO 约束，做 risk-aware / chance-constrained shield	中等偏高
对遮挡和短时丢失鲁棒的记忆策略	目标被遮挡后重新出现时，当前策略未必稳	加入 track history、短时记忆或显式意图预测	中等
RL + 短时规划的混合框架	反应式策略加安全层在密集动态环境中可能过于保守，甚至卡住	RL 给出局部意图，再由 MPC、采样或轨迹优化生成短时可执行轨迹	高
面向真机的鲁棒训练	论文证明了能迁移，但对迁移边界分析不足	把真实日志中的噪声、时延、漏检、模糊加入训练，做多种随机化	中等
人类意图建模	目前只处理“障碍在动”，没有建模“障碍想怎么动”	引入行人意图预测和 social navigation 约束	高，且需要系统的人机交互实验
