路径规划数学基础（一）：线性代数核心知识

向量用来整理变量，矩阵用来表达变量之间的关系，二次型用来表达平方代价。理解这三件事，就能开始读懂许多约束、轨迹表示和优化模型。

本文重点是 $Ax=b$ 的解与自由度，以及 $x^\top Qx$ 的形状。矩阵乘法、内积和特征值围绕这两个问题展开；行列式等补充记号放在文末。具体怎样解方程，接着看矩阵分解。

1. 向量与矩阵：先看维度，再看含义

向量是排在一起的一组变量

例如位置和速度分别是三维向量，把它们放在一起就得到六维状态：

$$p=\begin{bmatrix}p_x\\p_y\\p_z\end{bmatrix}\in\mathbb R^3, \qquad x=\begin{bmatrix}p\\v\end{bmatrix}\in\mathbb R^6.$$

本文默认向量为列向量。$x^\top$ 表示转置，即把一列变成一行。

矩阵 $A\in\mathbb R^{m\times n}$ 有 $m$ 行、$n$ 列。它乘以 $n$ 维向量，得到 $m$ 维向量：

$$\underbrace{A}_{m\times n} \underbrace{x}_{n\times1} = \underbrace{Ax}_{m\times1}.$$

可以把它理解为：用 $n$ 个输入，线性地计算 $m$ 个输出。例如：

$$\begin{bmatrix}2&0\\0&3\end{bmatrix} \begin{bmatrix}x_1\\x_2\end{bmatrix} = \begin{bmatrix}2x_1\\3x_2\end{bmatrix}.$$

这个变换把第一个坐标方向拉长 2 倍，第二个方向拉长 3 倍。想象把一张方格纸横向、纵向分别拉伸，纸上的单位正方形就变成了长方形。

矩阵乘法也可以看成“沿各列方向移动”

把 $A$ 的列记为 $a_1,\ldots,a_n$，则：

$$\boxed{Ax=x_1a_1+\cdots+x_na_n.}$$

每一列提供一个方向，$x_i$ 决定沿该方向走多远；系数为负，就沿反方向走。将这些位移相加，便得到输出 $Ax$。

矩阵相乘表示连续做两次变换：$ABx=A(Bx)$，右侧的 $B$ 先作用，因此一般不能交换 $A$、$B$ 的顺序。

转置时也要注意顺序：

$$\boxed{(AB)^\top=B^\top A^\top.}$$

例如 $(Ax)^\top=x^\top A^\top$。推导矩阵公式时，先检查乘法两侧的维度是否匹配，往往就能发现转置错误。

2. $Ax=b$：能否满足要求，还剩多少自由度？

列空间决定能否有解

线性方程组：

$$\begin{cases}x_1+x_2=3,\\2x_1+x_2=4\end{cases} \quad\Longleftrightarrow\quad \begin{bmatrix}1&1\\2&1\end{bmatrix} \begin{bmatrix}x_1\\x_2\end{bmatrix} = \begin{bmatrix}3\\4\end{bmatrix}.$$

从列向量的角度，求解就是寻找系数 $x_i$，让 $x_1a_1+\cdots+x_na_n=b$。

所有列向量的线性组合组成 列空间：

$$\operatorname{Col}(A)=\operatorname{span}\{a_1,\ldots,a_n\}.$$

其中 $\operatorname{span}$ 表示这些方向通过任意数乘、相加所能到达的集合。因此：

$$\boxed{Ax=b\text{ 有解}\iff b\in\operatorname{Col}(A).}$$

两个共线的向量只能张成一条过原点的直线；两个不共线的向量可以张成一个平面。输出 $b$ 如果在这个集合之外，就无法精确满足方程。

秩表示独立方向的数量

若某一列能由其他列线性组合得到，它就没有提供新方向，称为列向量之间存在 线性相关。矩阵的秩 $\operatorname{rank}(A)$ 就是独立列方向的数量，也等于独立行的数量。

例如：

$$A=\begin{bmatrix}1&2\\2&4\end{bmatrix}, \qquad \operatorname{rank}(A)=1.$$

第二列是第一列的两倍，两个输入实际上只能控制一个输出方向。相应地，第二行方程也只是第一行的两倍。

一组既能张成空间、又没有冗余方向的向量称为一组 基，其中向量的个数就是空间的 维数。这里理解为“需要几个独立坐标才能描述这个空间”即可。

零空间表示不改变输出的方向

零空间定义为：

$$\boxed{\mathcal N(A)=\{d:Ad=0\}.}$$

如果 $Ax_0=b$ 已经成立，那么：

$$A(x_0+d)=b+Ad.$$

所以，只要 $d\in\mathcal N(A)$，沿 $d$ 改变变量就不会破坏原来的线性约束。

例如固定 $x_1+x_2=3$：

$$A=\begin{bmatrix}1&1\end{bmatrix}, \qquad x=\begin{bmatrix}1\\2\end{bmatrix} +t\begin{bmatrix}1\\-1\end{bmatrix}.$$

第一项增加 $t$，第二项减少 $t$，总和不变。$(1,-1)^\top$ 就是一个允许自由调整的方向。

对于有 $n$ 列的矩阵：

$$\boxed{\dim\mathcal N(A)=n-\operatorname{rank}(A).}$$

因此，在方程有解的前提下，满列秩意味着解唯一；秩小于 $n$ 意味着还有自由变量。方程数量多，不等于独立约束多，重复的方程不会消除新的自由度。

对于方阵，满秩也等价于可逆，此时可写 $x=A^{-1}b$。这是数学表达式；实际计算通常直接解方程，不先构造整个逆矩阵。

3. 内积、范数与投影

内积看方向，范数看长度

两个向量的内积为：

$$x^\top y=\sum_i x_i y_i =\|x\|_2\|y\|_2\cos\theta.$$

两个非零向量的内积为零，意味着它们互相垂直，即 正交。

二范数就是通常的欧氏长度：

$$\boxed{\|x\|_2=\sqrt{x^\top x},\qquad \|x\|_2^2=x^\top x.}$$

下标 $2$ 表示二范数，右上角 $2$ 表示平方。例如 $x=(3,4)^\top$ 的长度是 $5$，平方长度是 $25$。

投影是沿某个方向留下的分量

如果 $q$ 是单位向量，那么 $q^\top x$ 是 $x$ 沿 $q$ 的有符号投影长度，对应的投影向量为：

$$\boxed{\operatorname{proj}_q(x)=(q^\top x)q.}$$

例如 $q=(1,0)^\top$，$x=(3,4)^\top$，投影为 $(3,0)^\top$；剩下的 $(0,4)^\top$ 与 $q$ 垂直。这个“投影加垂直残差”的关系，是理解最小二乘的基础。

若一个方阵 $U$ 的列都是单位向量且两两正交，则：

$$U^\top U=I, \qquad U^{-1}=U^\top, \qquad \|Ux\|_2=\|x\|_2.$$

这样的 正交矩阵 可以旋转或反射向量，但保持长度不变。后面的特征分解以及 QR、SVD 都会用到它。

4. 二次型：把平方代价写成矩阵形式

二次型表达不同方向的权重

形如 $x^\top Qx$ 的标量表达式称为二次型。二维时：

$$Q=\begin{bmatrix}a&b\\b&c\end{bmatrix} \quad\Longrightarrow\quad x^\top Qx=ax_1^2+2bx_1x_2+cx_2^2.$$

对角元素控制各变量平方项的权重，非对角元素产生变量之间的交叉项。

例如 $Q=\operatorname{diag}(1,4)$ 时，代价为 $x_1^2+4x_2^2$。同样偏离 1 个单位，第二个方向的代价是第一个方向的 4 倍。$Q=I$ 时，就退化为普通的平方长度 $\|x\|_2^2$。

本文讨论二次型时采用实对称矩阵 $Q=Q^\top$。这并不损失一般性，因为任意实方阵都有：

$$x^\top Ax=x^\top\left(\frac{A+A^\top}{2}\right)x.$$

也就是说，二次型只取决于矩阵的对称部分。

平方误差为什么也是二次型？

设残差为 $Ax-b$，则：

$$\begin{aligned} \|Ax-b\|_2^2 &=(Ax-b)^\top(Ax-b)\\ &=x^\top A^\top Ax-x^\top A^\top b-b^\top Ax+b^\top b\\ &=x^\top A^\top Ax-2b^\top Ax+b^\top b. \end{aligned}$$

中间两项相等，因为它们是互为转置的标量。二次项的矩阵就是 $Q=A^\top A$。

如果 $Ax=b$ 无法精确满足，最小化这个平方误差，就是在列空间中找离 $b$ 最近的点；最优残差与列空间正交。它可能投影到一条直线，也可能投影到一个平面或更高维子空间。

5. 特征值与正定性：代价像碗、槽还是鞍面？

特征向量是变换中的特殊方向

若非零向量 $v$ 满足：

$$\boxed{Qv=\lambda v,}$$

那么 $v$ 是特征向量，$\lambda$ 是对应的特征值。对实特征向量而言，变换后的向量仍在原来的直线上：$\lambda>0$ 时按比例缩放，$\lambda<0$ 时还会翻转方向，$\lambda=0$ 时被压到原点。

实对称矩阵可以选取一组单位正交特征向量，组成 $U$：

$$Q=U\Lambda U^\top, \qquad \Lambda=\operatorname{diag}(\lambda_1,\ldots,\lambda_n).$$

令 $z=U^\top x$，相当于换成沿特征方向的坐标，于是：

$$\boxed{x^\top Qx=z^\top\Lambda z=\sum_i\lambda_i z_i^2.}$$

这一步解释了为什么特征值能判断二次型的形状：换一套正交坐标后，交叉项消失，每个方向只剩一个平方项及其权重。

正定和半正定的区别

下面都针对实对称矩阵 $Q$：

性质	二次型条件	特征值条件	直观形状
正定 $Q\succ0$	对所有 $x\ne0$，$x^\top Qx>0$	全部为正	严格向上的碗
半正定 $Q\succeq0$	对所有 $x$，$x^\top Qx\ge0$	全部非负	可以有平坦方向
不定	在不同方向既取正值又取负值	既有正值又有负值	鞍面

正定也属于半正定；只有出现零特征值时，半正定二次型才有非零的平坦方向。

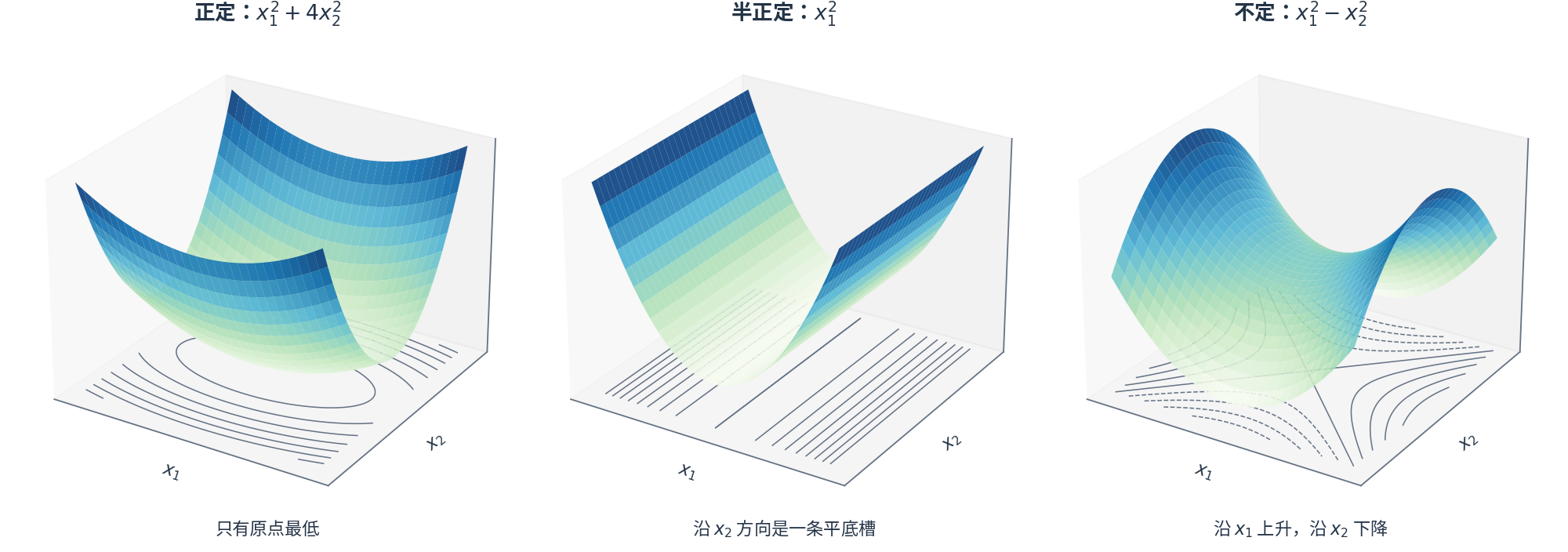

三个例子分别是：

$$x_1^2+4x_2^2, \qquad x_1^2, \qquad x_1^2-x_2^2.$$

第一个只有原点最低；第二个像一条槽，沿 $x_2$ 方向移动不改变代价；第三个沿 $x_1$ 方向上升、沿 $x_2$ 方向下降。

平方误差中的 $A^\top A$ 一定半正定，因为：

$$x^\top A^\top Ax=\|Ax\|_2^2\ge0.$$

它正定当且仅当 $A$ 满列秩：这时任何非零输入都不会被 $A$ 压到零，平方代价也就没有非零的平坦方向。

6. 二次目标与线性约束放在一起

无约束时，最优点来自一个线性系统

考虑 $Q=Q^\top$ 时的二次函数：

$$f(x)=\frac12x^\top Qx+c^\top x.$$

它的梯度和 Hessian 分别为：

$$\nabla f=Qx+c, \qquad \nabla^2f=Q.$$

梯度描述一阶变化，Hessian 描述二阶变化，具体求导见多元微积分。

$Q\succeq0$ 时函数凸；$Q\succ0$ 时函数严格凸，且这个无约束二次问题有唯一最优点，满足：

$$\boxed{Qx=-c.}$$

如果 $Q$ 只是半正定，最优解可能不唯一，也可能不存在。例如 $f(x_1,x_2)=x_1^2+x_2$ 可以沿负 $x_2$ 方向无限下降。

有约束时，只需考察允许移动的方向

常见模型为：

$$\min_x\ \frac12x^\top Qx+c^\top x, \qquad Ax=b.$$

假设约束可行，取一个解 $x_0$，并将 $\mathcal N(A)$ 的一组基排成矩阵 $N$。全部可行变量都能写为：

$$x=x_0+Nz.$$

这里 $z$ 才是可以自由调整的变量。代入目标后，关于 $z$ 的二次项是：

$$\frac12 z^\top N^\top QNz.$$

即使 $Q$ 在整个空间里只是半正定，只要它在剩余自由方向上严格为正，约束也能使最优解唯一。

例如 $f(x_1,x_2)=x_1^2$ 原本有一整条最低线；加上约束 $x_2=0$ 后，唯一最优点就是 $(0,0)$。因此，判断唯一性时需要把代价与约束一起看。

固定时间的多项式平滑代价和边界条件常具有这种结构：系数决定函数形状，线性约束固定端点与连续性，二次目标在剩余自由度中选择较平滑的结果。

7. 稀疏结构：一个变量通常只影响附近几个变量

如果每个关系只涉及相邻变量，矩阵就会有大量零元素。例如：

$$A=\begin{bmatrix} 2&1&0&0\\ 1&2&1&0\\ 0&1&2&1\\ 0&0&1&2 \end{bmatrix}.$$

可以把离散轨迹想象成一串相连的点：每个约束只联系附近几个点，对应矩阵的每一行就只有少数非零项。

这里首先要能看出哪些变量互相影响。保留这种结构，才能在存储和求解时使用稀疏或带状方法；具体算法放到矩阵分解一篇讨论。

8. 核心关系速查

想知道什么	对应关系
矩阵怎样组合输入	$Ax=\sum_i x_i a_i$
方程是否有解	$b\in\operatorname{Col}(A)$
哪些变化不破坏线性约束	$Ad=0$
还剩几个自由变量	$n-\operatorname{rank}(A)$
怎样表达平方误差	$\lVert x\rVert _2^2=x^\top x$
二次代价有哪些主要方向	$Qv=\lambda v$
二次代价是否非负	实对称 $Q\succeq0$
约束下的二次项	$N^\top QN$，其中 $N$ 为零空间基矩阵

补充：遇到时再查的记号

• 子空间：对相加和数乘封闭、且包含零向量的集合。列空间和零空间都是子空间；$Ax=b$ 在 $b\ne0$ 且有解时通常是一个平移后的集合，不是向量子空间。
• 行列式：对方阵，$\det(A)\ne0$ 等价于可逆。特征值满足 $\det(A-\lambda I)=0$；理解这个关系即可，实际大矩阵的特征值通常交给数值算法计算。
• 旋转矩阵：三维旋转满足 $R^\top R=I$、$\det R=1$，即保持长度与方向取向的正交变换。

这些记号有助于读公式，首次学习不必展开行列式计算技巧、抽象子空间证明或完整的特征值求解算法。
