从 Dijkstra 到 A*：一步一步找到最短路径

无人机要从仓库入口 S 飞到目标 G。地图已经给出了可以经过的位置，碰撞检测也筛出了可通行的连接，每条连接都有长度。沿不同路线到达目标，累计长度不同，图搜索要找出最短的那条。

本文用一张六个位置的路线图，逐轮手算 Dijkstra 和 A*，看两者怎样记录路线、选择下一个位置，以及启发函数为什么能减少搜索。

一、路线图

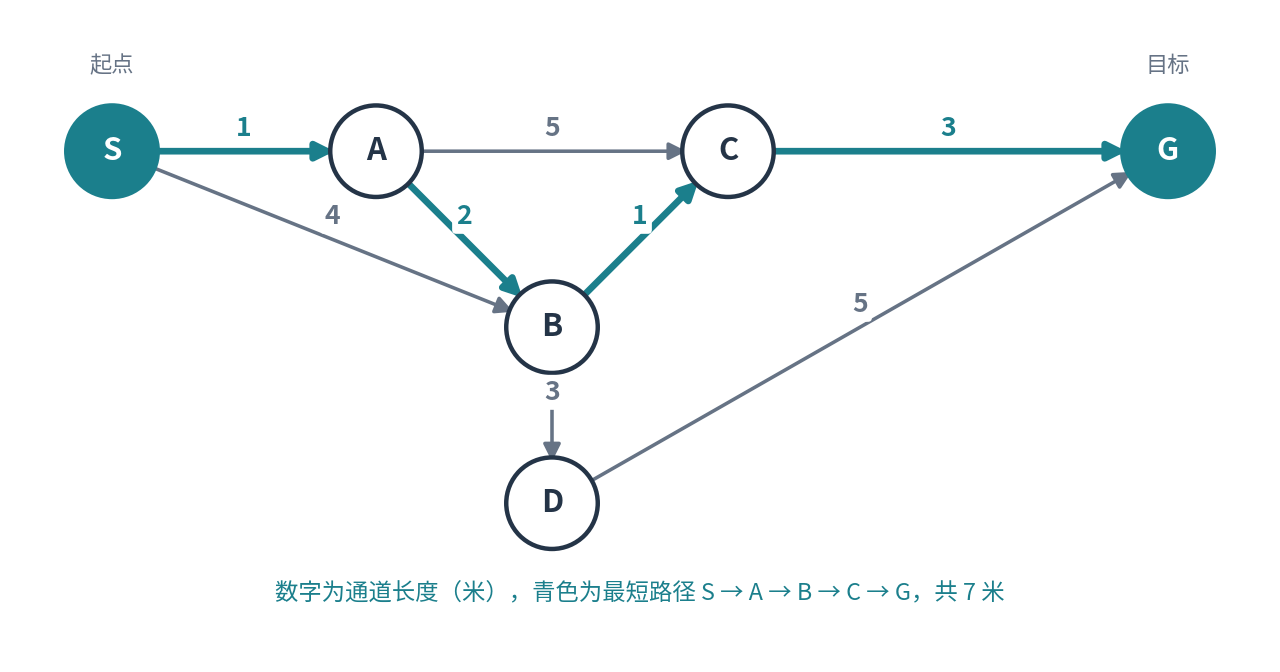

S 是起点，G 是终点，A、B、C、D 是中间位置。箭头表示允许通过的方向，数字是通道长度（米）：

先比较两条到达 B 的路线：直接 S → B 长 4 米；S → A → B 长 $1+2=3$ 米。多经过一个位置的路线反而更短。

搜索过程中，算法为 B 保存当前找到的最佳路线：先发现 4 米的就记 4 米，后来发现 3 米的就改成 3 米。记录一条路线，遇到更短的就更新，这是 Dijkstra 和 A* 共同的基本操作。

二、跟着 Dijkstra 算一遍

1. 记录表和候选清单

每个位置保存两项信息：目前找到的最短到达距离，以及这条路线最后从哪个位置接过来。另外维护一份候选清单，放入已经找到到达路线、还没检查后续连接的位置。

开始时只知道自己在 S：到达 S 的距离为 0 米，其他位置尚未找到路线；候选清单里只有 S（0 米）。

接下来反复执行同一个规则：

从候选清单中取出累计距离最小的位置，检查它的每条后续连接，更新能够改善的路线。

检查一个位置的后续连接，称为扩展。这些操作都发生在计算机中的地图上，搜索完成后才得到交给无人机执行的路线。

2. 第一轮：扩展 S

S 有两条出边：到 A 的距离 $0+1=1$，到 B 的距离 $0+4=4$。候选清单变成：

候选位置	当前最佳路线	累计距离
A	S → A	1 米
B	S → B	4 米

下一轮选择 A，因为 1 米更小。B 的 4 米只表示已经找到一条 4 米的路线，之后仍可能被更好的路线更新。

3. 第二轮：扩展 A，改善到 B 的路线

经过 A 到 B 的距离为 $1+2=3$，比原来记录的 4 米短，所以把 B 的距离从 4 改成 3，B 的上一个位置从 S 改成 A。

经过 A 到 C 的距离为 $1+5=6$，这是第一次找到到 C 的路线，记录下来。

候选位置	当前最佳路线	累计距离
B	S → A → B	3 米
C	S → A → C	6 米

下一轮选择 B。注意这里比较的始终是从 S 出发的累计距离，到 A 的 1 米已经包含在里面。

4. 第三轮：扩展 B，改善到 C 的路线

经过 B 到 C 的距离为 $3+1=4$，比原来经过 A 的 $1+5=6$ 米短，把 C 的距离从 6 改成 4，上一个位置从 A 改成 B。经过 B 到 D 的距离为 $3+3=6$。

候选位置	当前最佳路线	累计距离
C	S → A → B → C	4 米
D	S → A → B → D	6 米

下一轮选择 C。

5. 第四轮：扩展 C，第一次发现目标

C 到 G 长 3 米，于是找到一条完整路线 S → A → B → C → G，总长 $1+2+1+3=7$ 米。

候选位置	当前最佳路线	累计距离
D	S → A → B → D	6 米
G	S → A → B → C → G	7 米

Dijkstra 只按累计距离排序，所以下一轮选的是 D，而不是 G。

发现一条到达目标的路线，只是把目标加入候选清单；只有当目标成为累计距离最小的候选并被取出时，搜索才结束。

6. 第五轮：扩展 D

经过 D 到 G 的距离为 $6+5=11$ 米，比已有的 7 米长，保留原记录，G 的上一个位置仍是 C。候选清单只剩 G（7 米），下一轮取出 G，搜索结束。

7. 从记录中还原路径

每次改善到达距离时，都同时记录“最后从哪里接过来”，这个位置称为前驱。最终的前驱记录是：

位置	G	C	B	A
前驱	C	B	A	S

从 G 开始往回查：G 来自 C，C 来自 B，B 来自 A，A 来自 S。反过来就是最短路径：

$$S\rightarrow A\rightarrow B\rightarrow C\rightarrow G,\quad \text{总长 7 米}.$$

算法检查过 D，但最终路线并不经过 D。搜索顺序决定了计算机怎样比较方案，最后选出哪条路线由前驱记录决定。

三、为什么 Dijkstra 能确定最短距离

1. 把累计距离看成信号到达时间

想象从 S 同时沿各条通道发出信号，每走 1 米需要 1 秒。直接通往 B 的信号需要 4 秒；另一束信号先用 1 秒到 A，再用 2 秒到 B，只要 3 秒。所以 B 第一次收到信号是在第 3 秒。

Dijkstra 的处理顺序与这种传播一致：先处理累计距离小的位置，短路线的信息就能更早传给后面的位置。在例子里，A 的 1 米记录先被处理，从而在 B 以 4 米被取出之前，就把 B 更新成了 3 米。

更一般地，如果还存在一条小于 3 米的路线到 B，这条路线上每个位置的累计距离也都小于 3 米，按距离从小到大处理，就一定会先沿它传播并更新 B。因此：在边代价非负的图中，一个位置以最小累计距离被取出时，它的最短到达距离就已经确定。

2. 为什么要等到“取出目标”才结束

再看一个三个位置的例子：S → G 长 10 米，S → A → G 长 $1+1=2$ 米。扩展 S 时，会同时得到 A 的 1 米和 G 的 10 米；只有继续取出 A，才能把 G 改善为 2 米。所以第一次发现目标时，得到的只是一个候选方案，必须让它参与后续比较。

如果候选清单已经空了，目标仍没有被取出，说明图中不存在连接起终点的路径。

四、A* 怎样利用目标的位置

1. 回到 Dijkstra 的一个选择

扩展完 C 后，Dijkstra 面对两个候选：D（累计 6 米）和 G（累计 7 米），它选了 D，因为只看已经走过的距离。

但目标的位置还能提供一项信息：从候选位置继续走到 G，至少还需要多远？

2. 估计“还要走多远”

给各位置设置横向坐标（米）：

位置	S	A	B	C	D	G
横向坐标	0	1	2	3	2	6
到 G 的横向差距	6	5	4	3	4	0

B 和 D 在不同通道，但横向坐标相同。以 D 为例：D 的横向坐标是 2，要到横向坐标为 6 的 G，至少要完成 4 米的横向位移，纵向移动和绕行只会让路程更长。所以 4 米是从 D 到 G 剩余距离的下界。这样的估计称为启发值，计算它的方法称为启发函数。

用启发值重新比较 D 和 G：

候选位置	已走距离	剩余距离估计	两者相加
D	6 米	4 米	10 米
G	7 米	0 米	7 米

沿当前路线经过 D 继续走，总长至少 10 米；经过 C 到 G 的完整路线只有 7 米。加入剩余距离估计后，G 的优先级高于 D，这就是 A* 与 Dijkstra 在这个例子中的区别。

3. 公式 $f=g+h$

把这三个量写成：

$$f(n)=g(n)+h(n).$$

符号	含义	D 的例子
$g(n)$	目前找到的从 S 到该位置的最小累计距离	6
$h(n)$	从该位置到 G 的剩余距离估计	4
$f(n)$	沿当前路线继续前往 G 的总距离估计	10

Dijkstra 选择 $g$ 最小的候选，A* 选择 $f$ 最小的候选。发现更短路线时，两者都更新 $g$ 和前驱；A* 再用新的 $g$ 加上 $h$，重新安排优先级。

4. 用 A* 重新算一遍

轮次	扩展	更新后的候选（$g$ + $h$ = $f$）	下一轮选择
1	S	A：1 + 5 = 6；B：4 + 4 = 8	A
2	A	B：3 + 4 = 7（由 4 改善为 3）；C：6 + 3 = 9	B
3	B	C：4 + 3 = 7（由 6 改善为 4）；D：6 + 4 = 10	C
4	C	G：7 + 0 = 7；D：6 + 4 = 10	G，搜索结束

沿前驱同样得到 S → A → B → C → G，总长 7 米。两种算法的取出顺序：

算法	取出顺序
Dijkstra	S → A → B → C → D → G
A*	S → A → B → C → G

A* 少扩展了 D，得到的最短路线相同。如果所有位置都取 $h=0$，则 $f=g$，A* 就退化成 Dijkstra。

五、在栅格地图上估计剩余距离

1. 曼哈顿距离

二维栅格中，如果每次只能上、下、左、右移动，可以先忽略障碍，数一数横向和纵向分别还差几格。例如横向差 3 格、纵向差 2 格，每格 1 米，那么至少还要走 $3+2=5$ 米。这就是曼哈顿距离：

$$h=|x-x_G|+|y-y_G|.$$

2. 加一堵墙

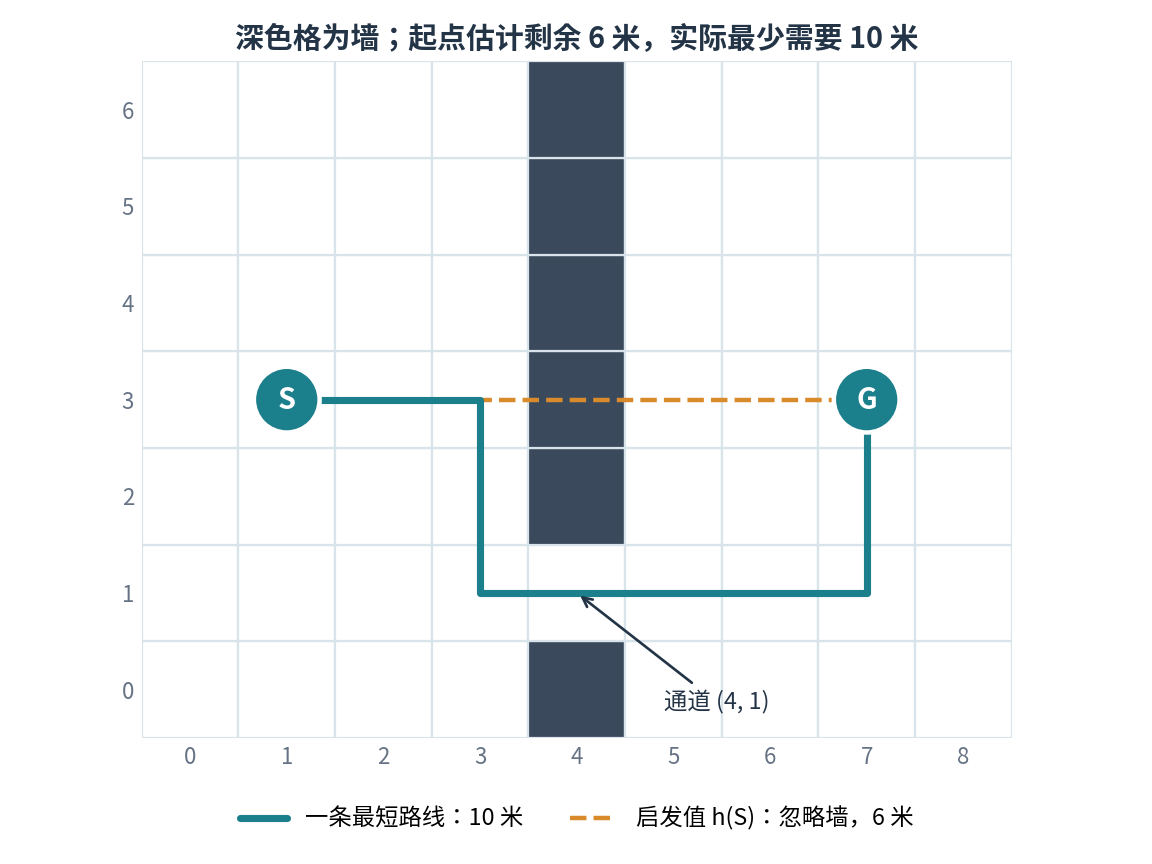

下图每格边长 1 米，深色格是墙（机体尺寸已经通过障碍物膨胀计入）。S 在 $(1,3)$，G 在 $(7,3)$，墙上只在 $(4,1)$ 留了通道：

忽略墙时，横向差 6 格、纵向差 0 格，起点的启发值 $h(S)=6$。实际路线要先向下走 2 格、穿过通道、再向上走 2 格，横向仍累计 6 格，所以最短路径长 $2+6+2=10$ 米。

估计值 6 米比实际的 10 米小。启发值给出一个偏乐观的下界，具体怎样绕行由搜索过程逐步确定。

3. 启发函数应满足的条件

可采纳性：启发值不超过真实的最小剩余代价。上面估计 6 米、实际 10 米，满足这个要求。

一致性：相邻位置的估计要能衔接，沿一条边前进，剩余估计的下降量不超过这条边的代价：

$$h(n)\le c(n,m)+h(m),$$

其中 $c(n,m)$ 是从 $n$ 到 $m$ 的边代价。例如在单位四邻域栅格中朝目标横向走一格，曼哈顿距离恰好减少 1 米。

本文的横向距离估计和单位四邻域中的曼哈顿距离都是一致的。在有限、搜索期间不变、边代价非负的图中，使用一致的启发函数，并在目标以最小 $f$ 被取出时结束，A* 能得到最短路径。

允许斜向移动时，估计要相应调整：对角相邻的两格可以直接走 $\sqrt{2}$ 米，而横纵相加是 2 米，会高于实际距离。这时可以用直线距离，或按斜向与直向的组合计算下界。

六、整理成算法

手算中的记录与常见代码中的名称一一对应：

名称	对应的记录或操作
g	每个位置目前找到的最小到达代价
parent	当前最佳路线中的前驱
OPEN	等待处理的候选清单
扩展	检查一个位置的后续连接
松弛	计算经过当前位置的新路线，若更短就更新

把每个位置的 g 设为“尚未找到”，用 ∞ 表示
设 g[S] = 0，将 S 放入 OPEN

只要 OPEN 中还有候选：
    选择优先级最小的位置 n，并从 OPEN 中取出

    如果 n 是目标 G：
        沿 parent 回溯到 S，返回路径

    对于从 n 可以到达的每个邻居 m：
        新距离 = g[n] + 从 n 到 m 的边长

        如果新距离 < g[m]：
            g[m] = 新距离
            parent[m] = n
            将 m 加入或更新到 OPEN
            设置优先级 = g[m] + h(m)

返回：没有找到可行路径

Dijkstra 取 $h=0$；A* 使用与地图运动规则相符的启发函数。

每个候选位置只保留一条当前有效记录：找到更小的 $g$ 时同步更新优先级，即使该位置之前处理过，也允许重新加入。使用一致启发函数时，被正式取出的位置已经具有最短到达代价，不会再被严格更小的值更新。

实际代码常用优先队列维护 OPEN。如果采用“更新时再放入一条新记录”的写法，取出时要跳过已经过期的旧记录。

七、改一个数字再算一遍

把 S 到 B 的长度从 4 米改成 2 米，其他连接不变。

第一轮扩展 S 后，记录 A 为 1 米、B 为 2 米。第二轮扩展 A 时，经 A 到 B 的长度是 $1+2=3$ 米，比已有的 2 米长，所以保留 B 的原记录和前驱 S。继续算下去，最短路线变为 S → B → C → G，总长 $2+1+3=6$ 米。

每次都比较新旧累计距离，只有新路线更短时，才修改距离、前驱和优先级。

小结

Dijkstra 为每个位置记录当前最短的到达路线，每次扩展累计距离最小的候选。A* 使用同样的记录和更新机制，只是在排序时加上剩余距离的估计，让搜索朝目标方向集中。

手算任何一次搜索，都只需要追踪三件事：候选清单里有哪些位置，每个数字对应哪条路线，下一轮为什么选这个位置。最终路径再由前驱记录还原。
